Vybavení pracovišť výroby elektroniky





Pájecí ESD (Electrostatic-sensitive device) pracoviště 1

1. Digitální stanice pro pájení PACE, ST 50
2. Odsávací stanice PACE, ST 115
3. Digitální stanice pro pájení JBC, HD-2B




Pájecí ESD (Electrostatic-sensitive device) pracoviště 2

1. Digitální stanice pro pájení PACE, ST 50
2. Horkovzdušná stanice JBC, JT7000
3. Pájecí stanice JBC, HB 4700



Pájecí ESD (Electrostatic-sensitive device) pracoviště 3

1. Pájecí stanice ERSA A30
2. Pájecí stanice ERSA A36
3. Odsávací stanice CU 100A
4. Dig. posuvné měřítko MAHR, typ 16 ER (150 mm) s výstupem do PC
5. Ultrazvuková myčka HANUZ 1000




Testovací pracoviště 1

1. Multimetr Agilent 34970A
2. Generátor TG 1010A
3. Zdroj DIAMETRAL V 130R50D
4. Zdroj STATRON 3257.1, 0-36V, 0-40A, (lineární zdroj)
5. Zdroj STATRON 3257.1, 0-36V, 0-40A, (lineární zdroj)
6. Zdroj DIAMETRAL P 230R51D (2 x 30V)
7. Zdroj STATRON 2225.1, 2x(0 - 24VDC / 0 - 6A), (lineární zdroj)
8. Zdroj STATRON 2225.1, 2x(0 - 24VDC / 0 - 6A), (lineární zdroj)
9. Zdroj AC 250K1D
10. Multimetr Agilent 34410A
11. Osciloskop TEKTRONIK DPO 2014B, 100MHz, 1GS/s
12. RLC Metr ELC 131D
13. DC/AC klešťový měřič CM-02
14. Zátěž PLZ-4W Series, Multifunkční DC Elektronická zátě
15. Pájecí stanice ERSA DIGITAL 2000
16. Horkovzdušný sterilizátor STERICELL 55

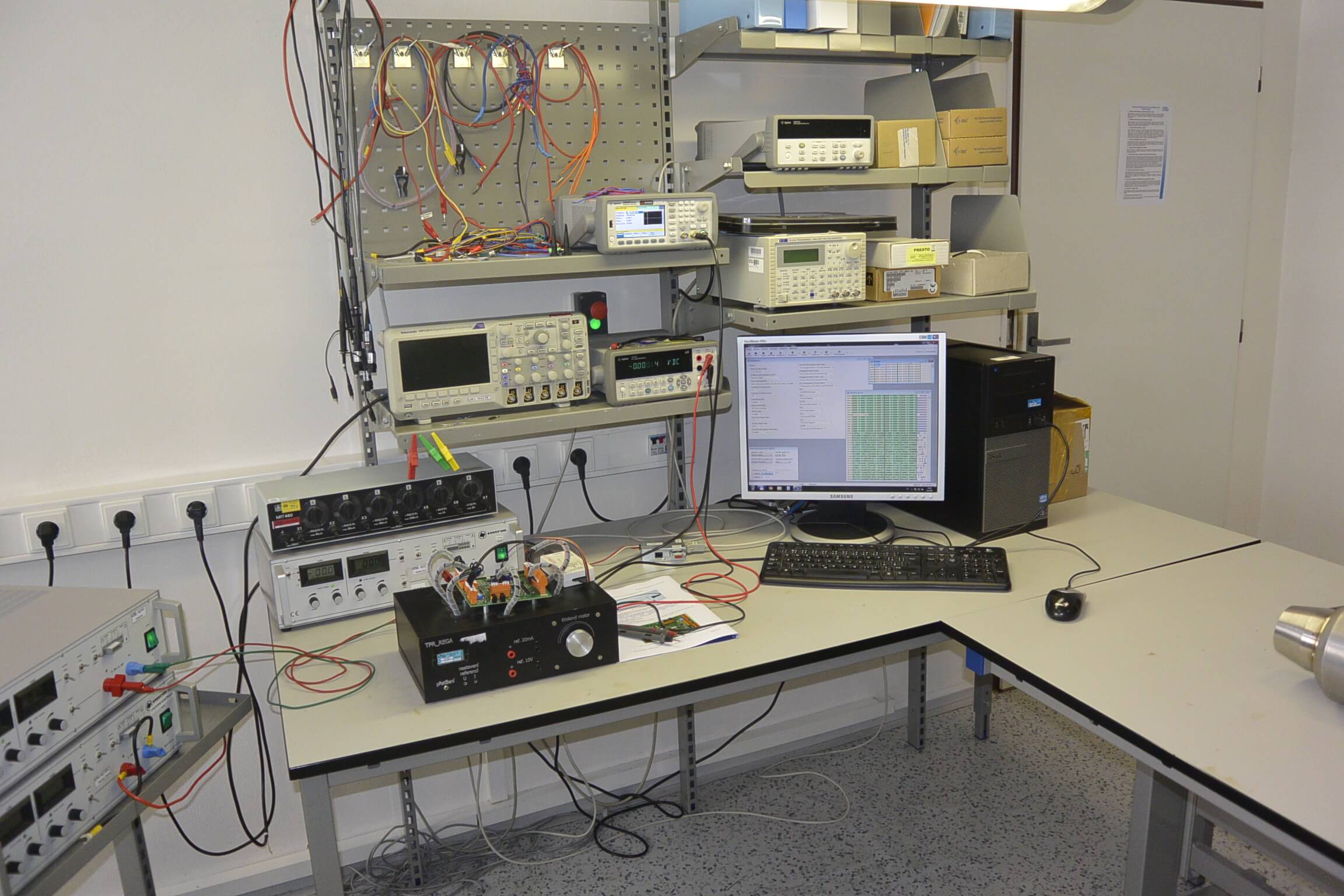

Testovací pracoviště 2

1. Multimetr Agilent 34970A
2. Generátor TG 1010A
3. Zdroj STATRON 3253.1, 0 - 36V / 0 - 10A (lineární zdroj)
4. Zdroj STATRON 3257.1, 0-36V, 0-40A (lineární zdroj)
5. Univerzální kalibrátor DIGISTANT 4423
6. Generátor 33500B
7. Pájecí stanice ERSA DIGITAL 2000
8. Digitální váha CAS model SW-1/10
9. Multimetr MS 9160
10. Analogový povrchový tester MEGGER
11. Váha SI 132





Pracoviště výstupní kontroly 1

1. Osciloskop TEKTRONIK DPO 2014B, 100MHz, 1GS/s
2. Generátor TG 1010A
3. Zdroj DIAMETRAL P 230R51D (2 x 30V)
4. Zdroj STATRON 3257.1, 0-36V, 0-40A
5. Zdroj STATRON 3257.1, 0-36V, 0-40A
6. Termokamera Ti 25
7. Měření p. odp. MPO-01A, 0 - 2000mΩ, měřicí proud min 25A
8. Multimetr Agilent 34410A
9. Úchylkoměr OD2050
10. Tiskárna ZEBRA, GK420T (termo tisk - výrobní štítky)
11. Tiskárna Brother, P-TOUCH, 9500pc
12. Tester GPT 715, 200VA AC / DC Zkušební napětí Elektrická bezpečnost
13. Zdroj DIAMETRAL V 130R50D




Pracoviště výstupní kontroly 2

1. Zdroj XLN 3640, 36V, 40A (spínaný zdroj)
2. Zdroj XLN 3640, 36V, 40A (spínaný zdroj)

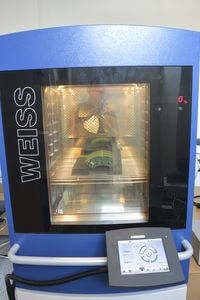

3. Komora WEISS, WK3-180/70




Mytí DPS

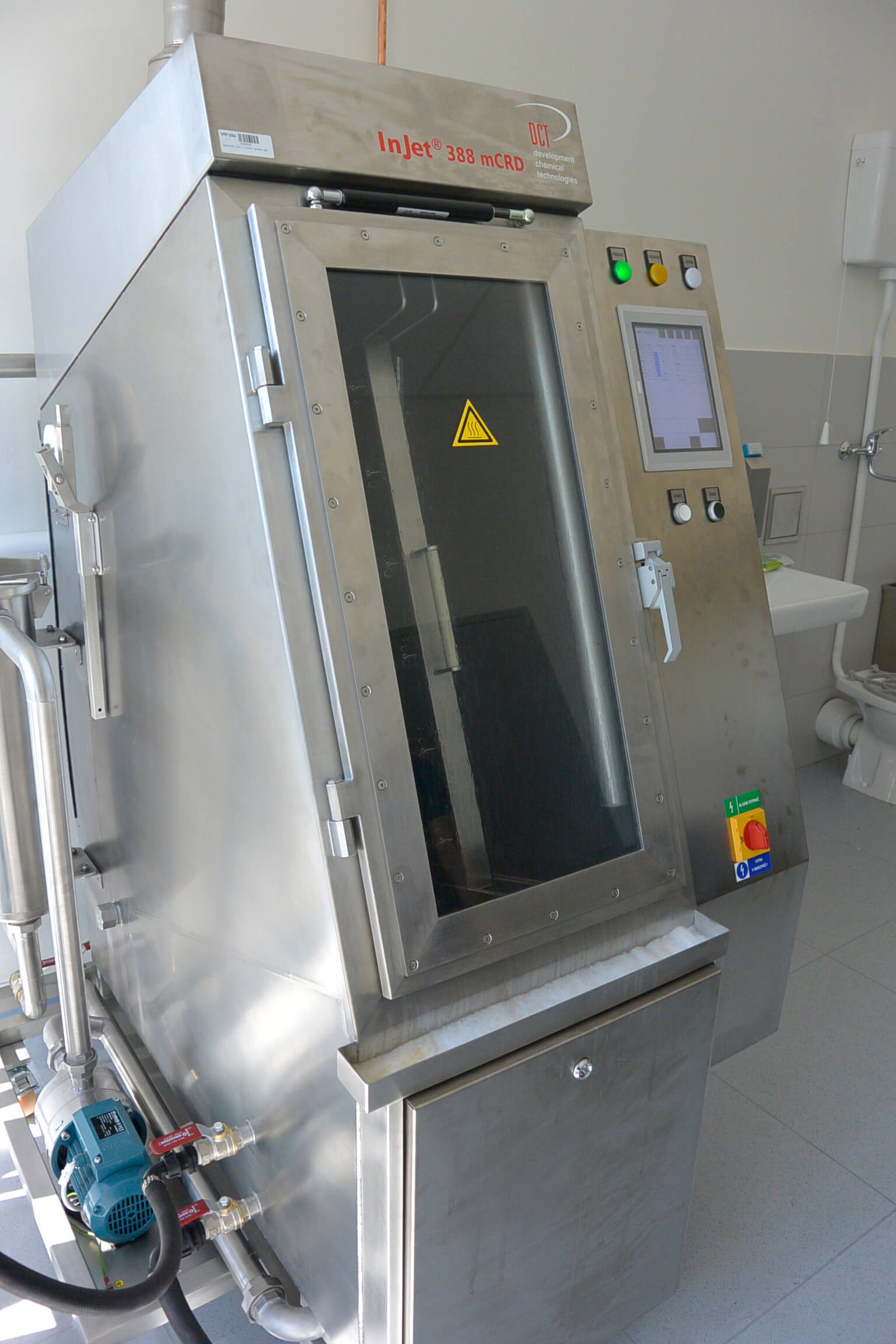

Mycí zařízení InJet mCRD388 Plně automatické vertikální mycí zařízení Injet mCRD388 slouží k odstranění zbytků tavidel a pájecích past z povrchu desek plošných spojů a šablon sítotisku maximálních rozměrů 750 x 750 mm.

Zařízení je celonerozové a zajišťuje procesy čištění, oplachu a sušení v jedné technologické vaně.

Regenerace oplachové kapaliny probíhá v uzavřené smyčce.

Sušení je zajištěno ventilátory s ohřevem vzduchu.

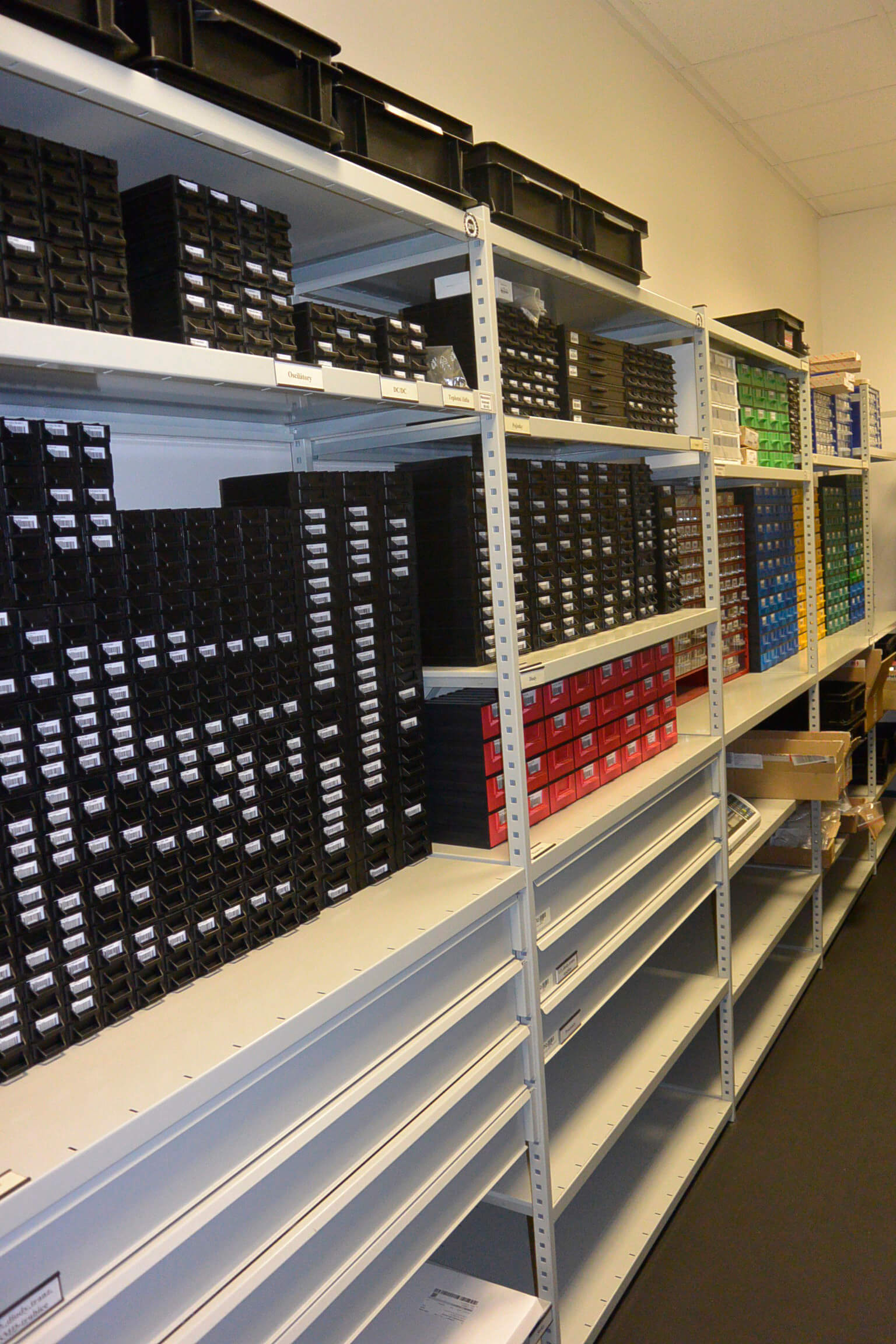

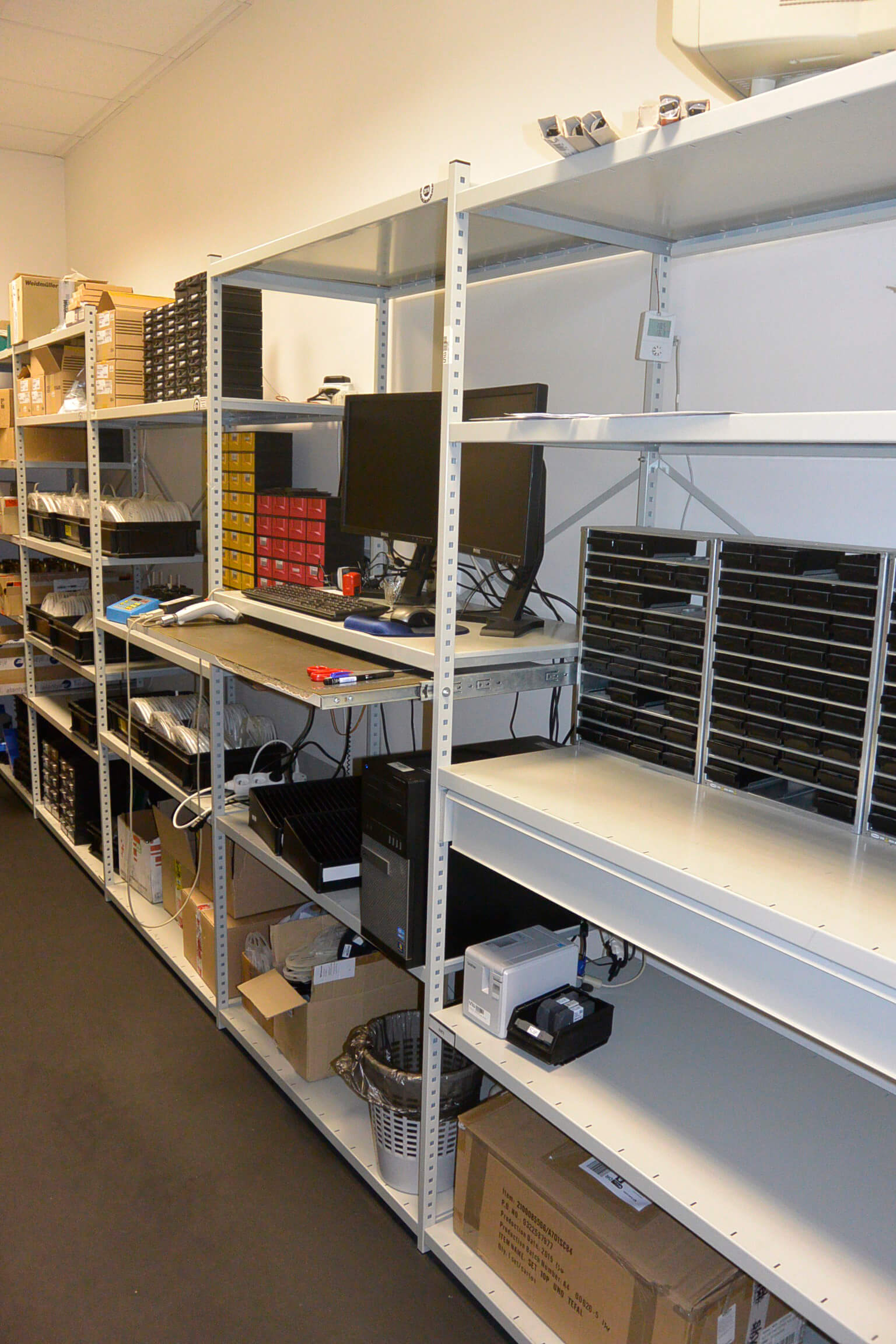

Sklad

1. Vakuovačka Vacuap 7914.359
2. Počítačka součástek County 830
3. MP DRY CABINET objem 460l – dlouhodobé skladování el. komponent

V prostředí skladu je monitorována teplota a relativní vlhkost. Naměřené hodnoty jsou ukládány po 6-ti hodinách.

Všechny výrobní prostory jsou vybaveny ESD (Electrostatic-sensitive device) nábytkem a podlahou.
3
