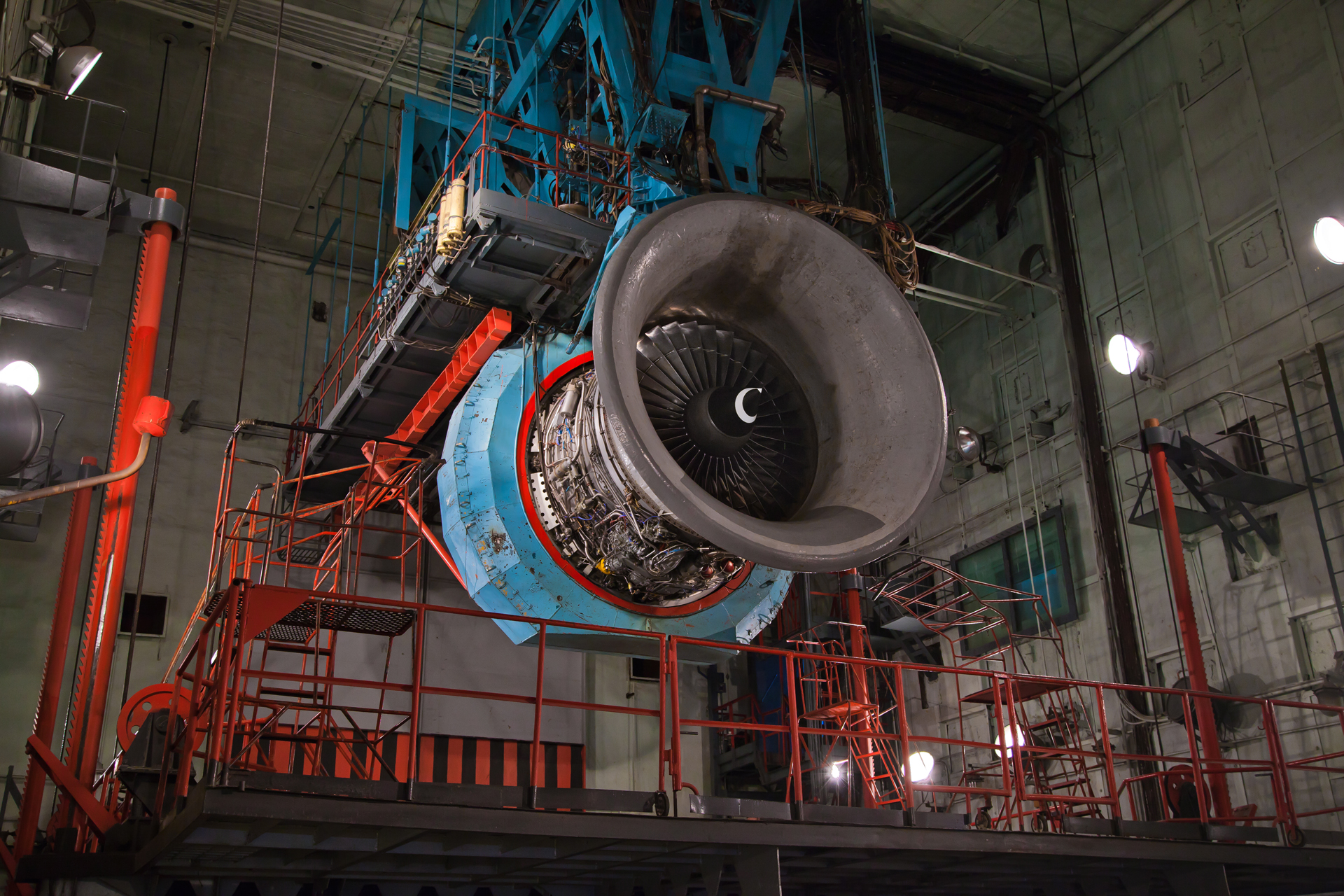

Jedná se o dvoukanálovou řídicí jednotku motoru používanou k řízení motoru řady D-18T 3M / 3A. Řídicí jednotka slouží k řízení motoru ve všech režimech a ke sledování jeho stavu a funkce.
E018 je součástí automatického řídicího systému motoru. Poskytuje funkci generování elektrických řídicích povelů, ochranu motoru a zajišťuje požadované provozní podmínky motoru.
Jednotka je určena pro širokou rodinu nákladních a civilních letadel. První letové zkoušky jsou naplánovány na letadle Antonov An-124.
Hlavní funkce:
- Měření všech vstupů (spojitých a diskrétních)
- Řízení všech výstupů (spojitých a diskrétních)
- Komunikace
- Řízení průtoku paliva
- Řízení úhlu statorové lopatky
- Startování motoru
- Kontrola motoru ve všech režimech
- Omezení parametrů (otáčky hřídele, výstupní teplota atd.)
- Diagnostika
- Ochrana proti překročení rychlosti
- Detekce přepětí kompresoru
Technické parametry:
| Hmotnost |
< 12 kg |
| Napájení |
27 V |
| Životnost |
50 000 provozních hodin |
| Provozní teplota zařízení |
-55°C ÷ +85°C |
Popis rozhraní
Mechanické rozhraní
Jednotka má tvar boxu s následujícími hlavními rozměry: 439 (šířka) x 282 (délka) x 99 (výška) [mm] Jednotku lze připevnit ke konzole motoru čtyřmi silentbloky utaženými čtyřmi šrouby M6x40.
Tlakové rozhraní
Součástí jednotky je tlakový modul, který měří tlak kompresoru motoru PK1, vstupní tlak motoru PVCH a atmosférický tlak PH. Tlakové porty PVCH a PH mají metrický závit M14x1 a tlakový port PK1 má M12x1. Tlakový port PH není připojen, zatímco tlakové porty PK1 a PVCH jsou připojeny k trubkám motoru vedoucím k příslušným částem motoru.
Elektrické rozhraní

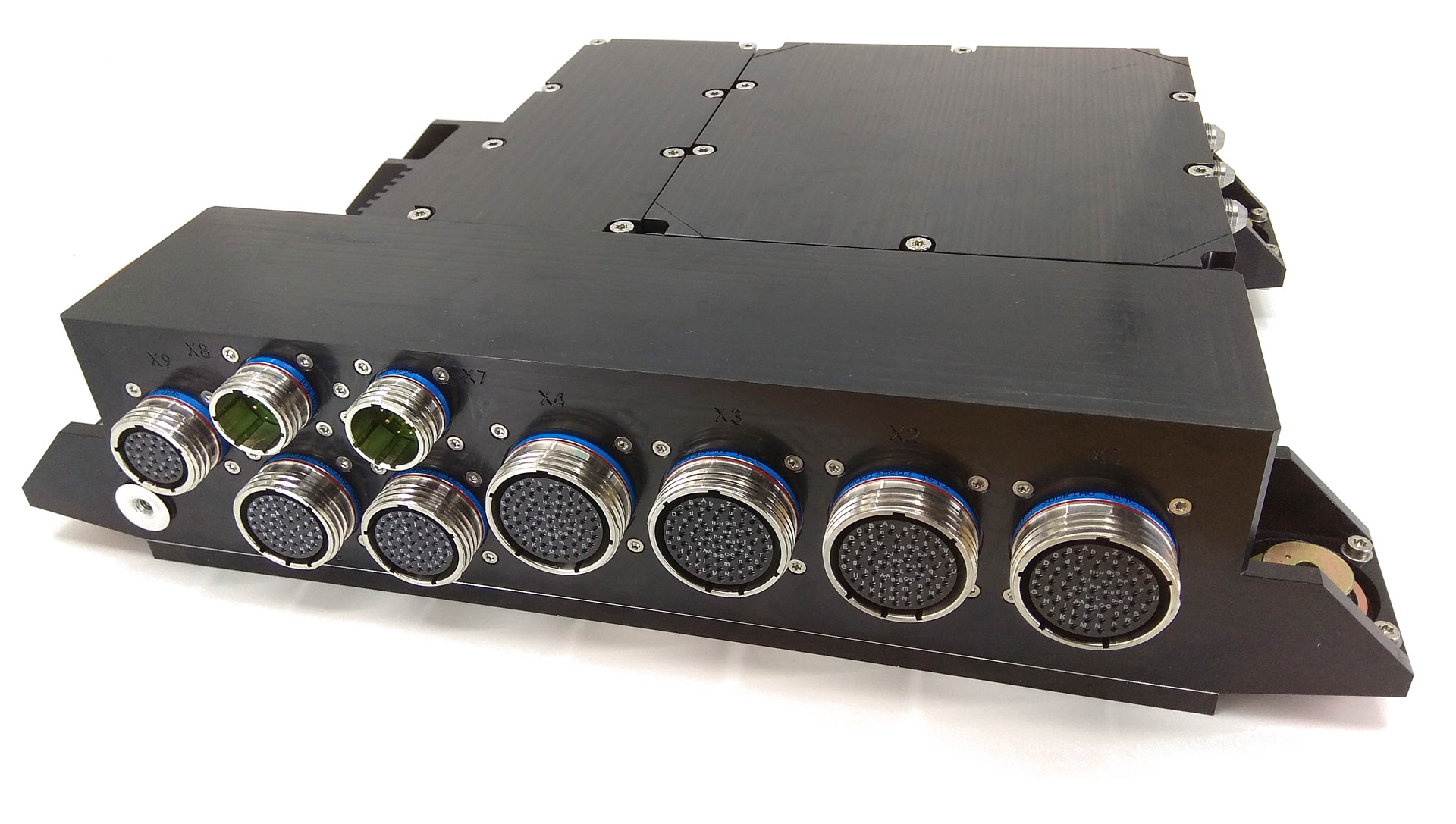

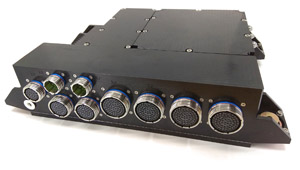

Jednotka má 9 (devět) elektrických konektorů Souriau označených X1 - X9 a jeden uzemňovací bod X10. Shrnutí rozhraní jednotky najdete v následující tabulce.
| Typ rozhraní |
Množství |
| Kanál |
Celkem |
| Vstupy snímače rychlosti |
6 |
12 |
| Vstup termistoru |
3 |
6 |
| Vstup termočlánku |
2 |
4 |
| Vstupy LVDT / RVDT / Resolver |
3 |
6 |
| Vstup tlaku (0-10V) |
3 |
6 |
| Diskrétní vstupy |
23 |
46 |
| Diskrétní výstupy |
15 |
30 |
| Analogový výstup (proud, rozsah <-40,40> mA) |
2 |
4 |
| ARINC linky pro příjem |
4 |
8 |
| ARINC linky pro přenos |
3 |
6 |
| CAN rozhraní |
2 |
3* |
| Napájecí |
4 |
8 |
* Jedno rozhraní CAN je společné pro oba kanály
