Řídicí elektronika palivového čerpadla FMPC

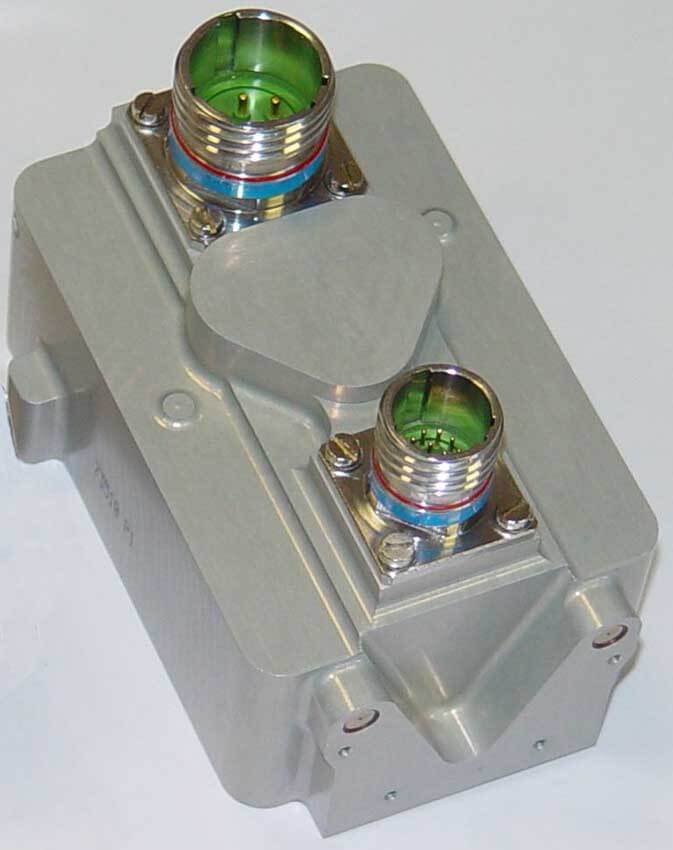

Zařízení FMPC-V2 je elektronický řídící systém palivového čerpadla FMP130 (JIHOSTROJ), používaný pro pomocnou pohonnou jednotku e-APU60 (MICROTURBO), instalované ve vrtulníku AW189.

Primární funkce jednotky FMPC-V2 je řízení dodávky paliva do trysek APU. Jednotka řídí otáčky BLDC motoru který pohání zubové čerpadlo. Množství dodávaného paliva tak odpovídá otáčkám pumpy při určité teplotě paliva.

Jednotka může být napájena z primárního nebo sekundárního (záloha) zdroje napájecího napětí. Jednotka je řízena analogovou proudovou smyčkou a komunikuje s nadřazeným řídícím systémem přes RS-422.

Jednotka obsahuje diagnostický modul pro monitorování provozního stavu zařízení.

Jednotka byla vyvíjena v souladu s normami DO-178 a DO-254.

Technické parametry zařízení:

Pracovní teplota: -55 až 85°C
Krátkodobá pracovní teplota: -55 až 125°C
Provozní výška: -1000 až 51000 stop
Nominální napájecí napětí: +28VDC
Operační rozsah napájecího napětí: 18 až 32 VDC
Rozměry (D x Š x V): 120 x 70 x 73.5 mm
Váha: 498g
Životnost: 20 000 provozních hodin nebo 20 let

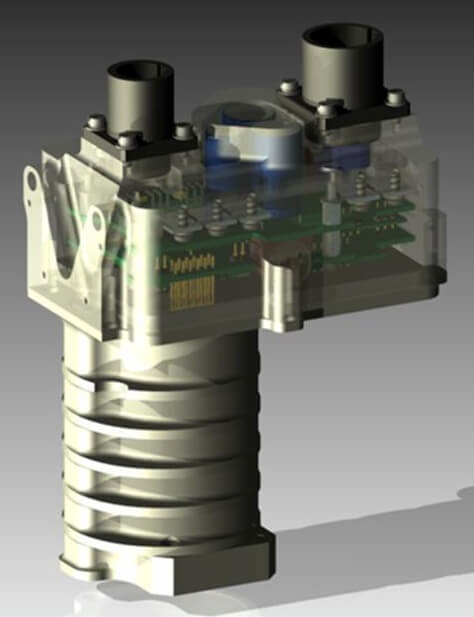

Použitý motor: 3-fázový BLDCs permanentními magnety pro snímání polohy rotoru
